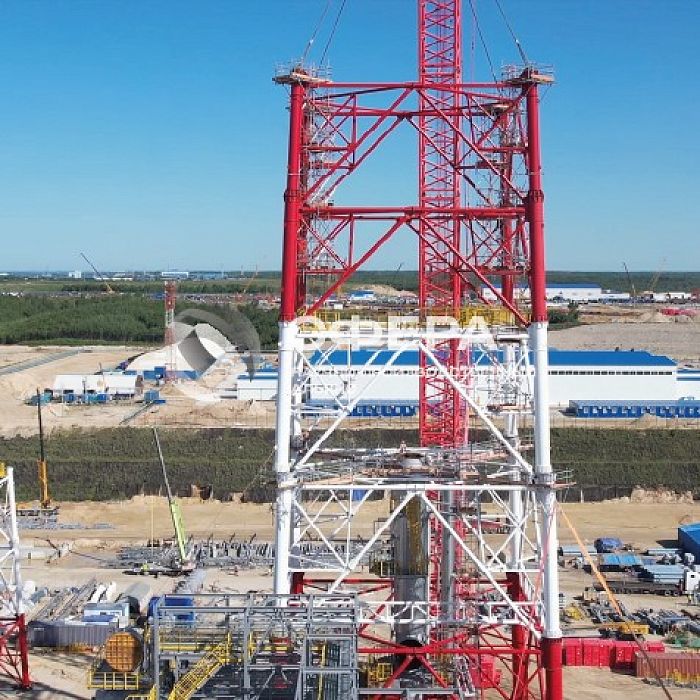

Факел сжигания постоянных и аварийных сбросов с газохимического комплекса
Специалистами К5 спроектирован и изготовлен факел для сжигания сбросов с установки пиролиза газохимического комплекса. Факельная установка высотой 180 м состоит из 17-ти секций, масса всей установки составляет более 800 тонн.

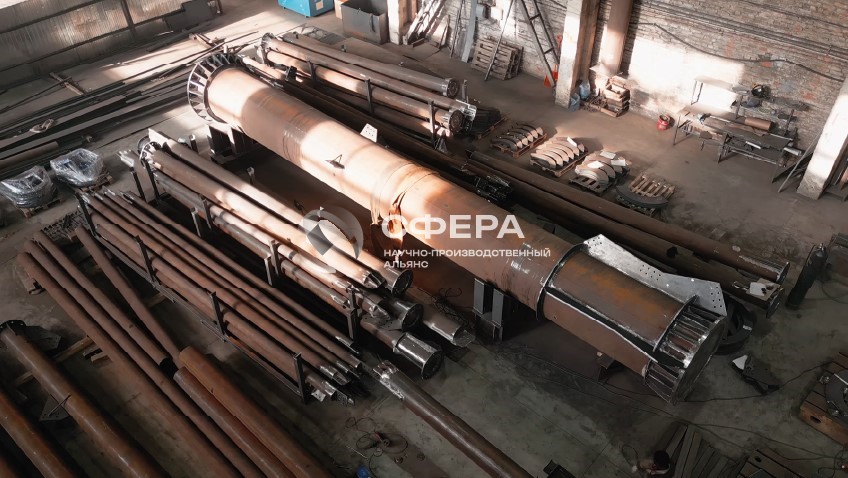

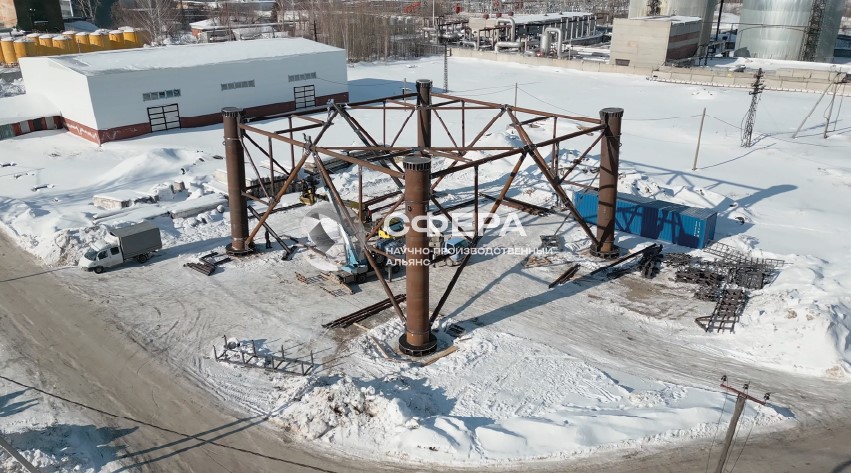

Для производства и обеспечения собираемости такой крупногабаритной конструкции была разработана высокоточная оснастка, позволившая исключить возможные погрешности. Дополнительно каждая секция проходила контрольную сборку на производственной площадке. Разработка и изготовление установки были завершены в кратчайшие сроки – за 12 месяцев специалисты К5 спроектировали и изготовили конструкцию с учетом уже существующего фундамента заказчика.
Факельная установка разработана с использованием технологии бездымного горения для обеспечения безопасности не только производства, но и экологии. После монтажа самый высокий факел в России станет частью одного из крупнейших в мире предприятий по производству полиэтилена и полипропилена, производственная мощность которого составит до 2,7 млн тонн готовой продукции в год.
Для производства и обеспечения собираемости такой крупногабаритной конструкции была разработана высокоточная оснастка, позволившая исключить возможные погрешности. Дополнительно каждая секция проходила контрольную сборку на производственной площадке. Разработка и изготовление установки были завершены в кратчайшие сроки – за 12 месяцев специалисты К5 спроектировали и изготовили конструкцию с учетом уже существующего фундамента заказчика.
Факельная установка разработана с использованием технологии бездымного горения для обеспечения безопасности не только производства, но и экологии. После монтажа самый высокий факел в России станет частью одного из крупнейших в мире предприятий по производству полиэтилена и полипропилена, производственная мощность которого составит до 2,7 млн тонн готовой продукции в год.
Комплект поставки

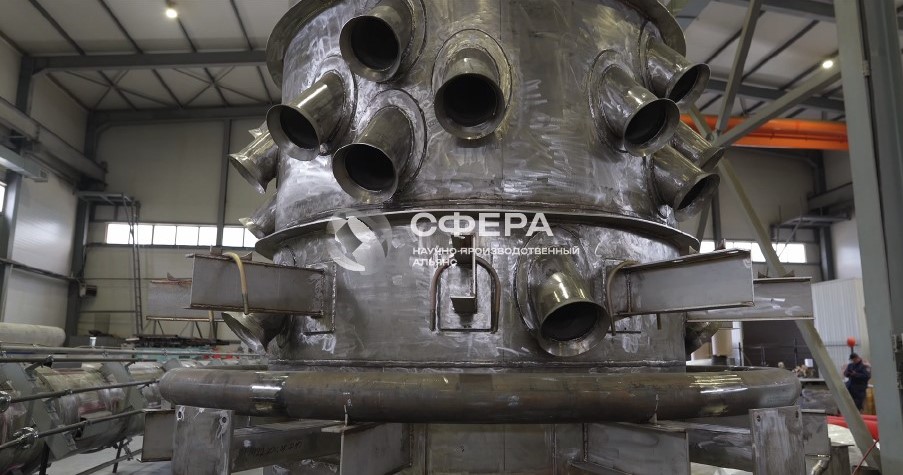

Несущая конструкция, ствол факела 2 шт., оголовок 2 шт., блок розжига, блок электрообогрева, взрывозащищенные пульты и панели; лестницы, площадки обслуживания.
Подробное видео о проекте смотрите на YouTube-канале
| Технические характеристики | |
| Производительность, т/ч | 1205 |
| Высота установки, м | 180 |
| Покрытие | Термостойкое |
| Температурный режим, ˚С | До -52 |
| Диаметр стволов, мм | 800, 2300 |
| Диаметр оголовков, мм | 800, 2300 |
| Вид исполнения | Мультигорелочный |
| Затвор | Струйный |
| Тип розжига | Комбинированный двойной |
| Материальное исполнение | Жаропрочная нержавеющая сталь |
| Бездымность | 0 – 1 по шкале Рингельмана |
| Общий расход пара т/ч | До 120 |
| Система управления | Автоматизированная |
