Комплект поставки для Гарлыкского ГОК (Туркменистан)
Специалистами ЗАО «СИПРсОП» был поставлен комплект оборудования для Гарлыкского горно-обогатительного комбината.В комплект поставки вошли:
-
Карцер-кран,
-
Склад из клееных деревянных конструкций,
-
Комбайн проходческий КРП-3.
Карцер-кран (Q1400)
Назначение: предназначен для разгрузки сыпучих материалов (мелкозернистого KCl, рудной массы и т.д.) из арочных складов.
| Основные технические данные | |
| Угол откоса, град. | 40...50 |
| Насыпной вес, т/м3 | 2,7-2,9 |
| Производительность, т\ч | 1 400 |
| Механизм передвижения, шт. | 4 |
| Ширина колеи, мм | 39 700 |
| Расстояние между осями ходовых колес, мм | |
| - на шарнирной стороне | 6 300 |
| - на жесткой стороне | 7 300 |
| Диаметр ходового колеса, мм | 800 |
| Скорость передвижения, м/мин | 5,7 |
| Расстояние по высоте между уровнями рельсов, мм | 1 350 |
| Стрела сгребающая: | |
| - количество, шт. | 2 |
| - расстояние между осями, мм | 22 500 |
| - рабочая ширина скребка, мм | 1 500 |
| - скорость цепи, м/с | 0,71 |
| Стрела подгребающая: | |
| - расстояние между осями, мм | 19 000 |
| - рабочая ширина цепи, мм | 1 500 |
| - скорость цепи, м/с | 0,79 |

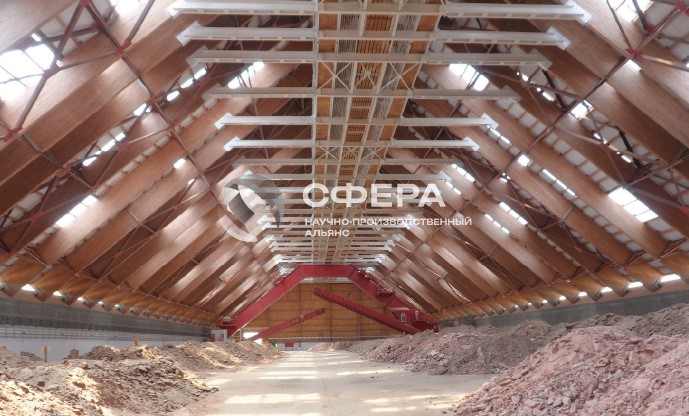

Склад из клееных деревянных конструкций
Назначение: предназначены для хранения навалом минеральных удобрений (кроме аммиачной селитры) и других сыпучих материалов.
Основу общего каркаса склада шатрового типа составляют прямолинейные дощатоклеенные полуарки, опирающиеся на железобетонные фундаменты и соединенные между собой вертикальными и горизонтальными связями из клеенной древесины для сохранения геометрической формы от воздействия нагрузок.
Покрытие склада выполнено по прогонам из пиленной или клеенной древесины. Фахверки выполнены из дощатоклеенных стоек, соединенных прогонами. По прогонам выполнено покрытие. В верхней части склада имеется подвесная галерея для расположения на ней конвейеров, осуществляющих загрузку склада. Огнестойкость склада не ниже R30. Деревянные конструкции подвергаются огнебиозащитной обработке. Металлические элементы имеют антикоррозионное и огнестойкое покрытие.

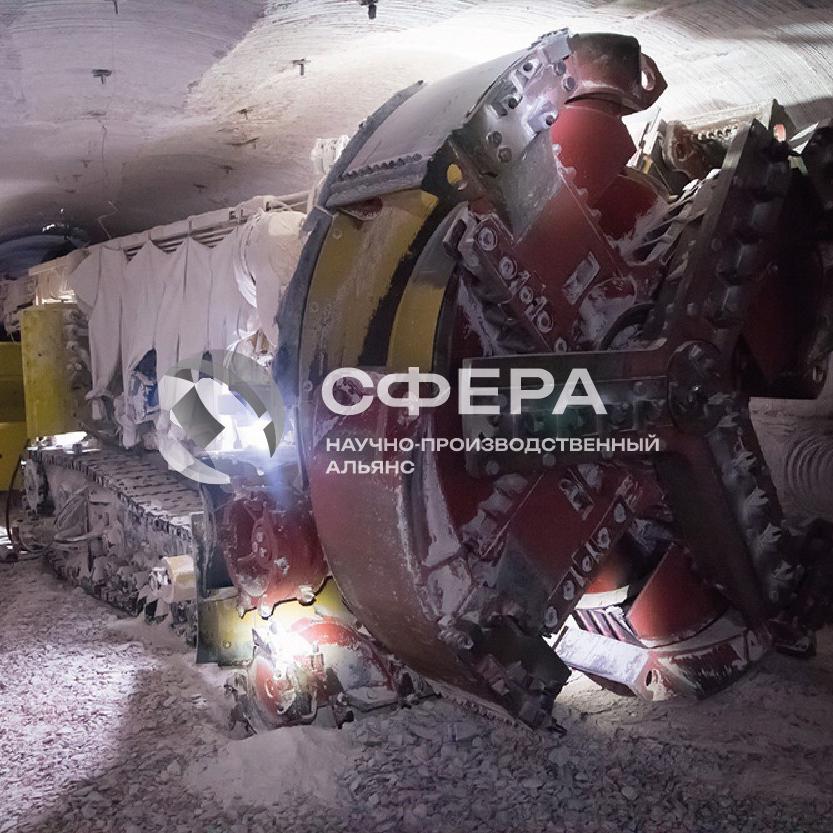

Комбайн проходческий КРП-3
Назначение: предназначен для проведения горных выработок арочной формы сечением 8 м2 с углом наклона ±15º по соляным породам с сопротивляемостью резанию до 450 Н/мм, а также для добычи. Комбайн осуществляет отбойку горной массы, выгрузку ее из забоя и погрузку в транспортное средство, устанавливаемое за комбайном.
| Основные технические данные | |
| Производительность при проходке, м/мин | 0,28 |
| Производительность при добыче, т/мин | 4,7 |
| Размер выработки: | |
| - площадь сечения, м² | 8±0,1 |
| - высота, м | 3±0,1 |
| - ширина, м | 3±0,1 |
| - форма сечения выработки | арочная |
| - min радиус закругления проводимой выработки, м | 25 |
| Угол наклона выработки, град., до | ±15 |
| Частота вращения отбойного органа: | |
| - крестовины, мин-1 | 7,05 |
| - бура, мин-1 | 13,3 |
| - бермовых фрез, мин-1 | 21 |
| - отрезных барабанов, мин-1 | 42,2 |
| Максимальное рабочее давление в гидросистеме, МПа | 10 |
| Габаритные размеры, мм | 9 200×2 850×3 000 |
| Тип конвейера | ленточный |
| Тип подающего механизма | гусеничный |
| Ширина ленты, мм | 1000 |
| Скорость ленты конвейера, м/с | 1,28 |
| Напряжение электрооборудования, В | 660/1140 |
| Мощность электродвигателей | |
| - суммарная, кВт | 368,5 |
| - отбойного органа, кВт | 2х110 |
| - маслонасосов и бермовых фрез, кВт | 110 |
| - конвейера, кВт | 15 |
| - вентилятора, кВт | 2×11 |
| - устройства заправочного, кВт | 1,5 |
| Производительность насосов, л/мин | 444 |
| Пылеподавление | |
| - количество вентиляторов, шт. | 2 |
| - производительность вентилятора м3 /с | 1,16 ... 2,33 |
| Масса, т | 58,5 |
