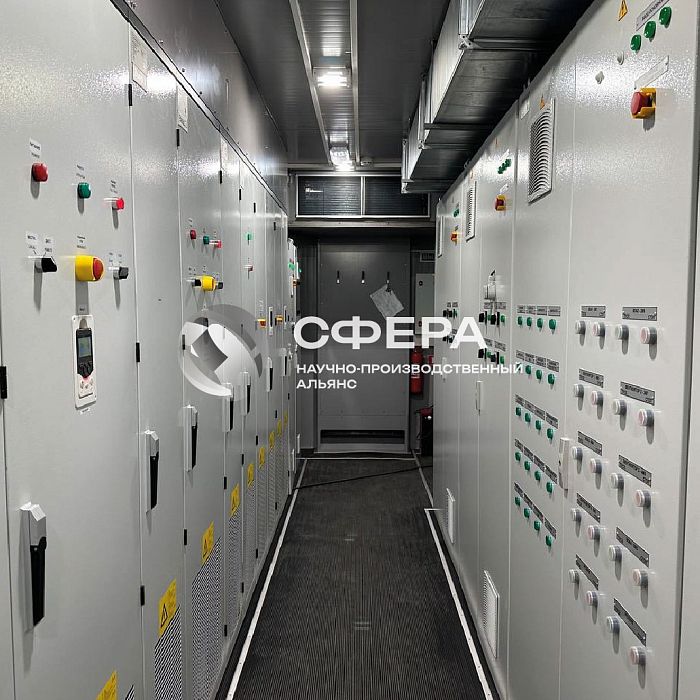

Система автоматизированного частотно-регулируемого привода для буровой установки

Специалистами компании К5, по запросу ООО «МУБР», была разработана система автоматизированного частотно-регулируемого привода для модернизации буровой установки ЭК-БМ грузоподъемностью 200 тонн. В комплект АЧРП вошли модули КТУ и НКУ, кабина бурильщика, системы видеонаблюдения, громкоговорящей связи и АСУ БУ.

Для надежной, бесперебойной работы преобразователей частоты специалисты К5 смоделировали систему климат-контроля в модуле КТУ в специализированном программном обеспечении.

Кроме того, в рамках модернизации буровой установки была спроектирована и изготовлена кабина бурильщика. Кабина выполнена во взрывозащищенном исполнении с ударостойким многокамерным стеклом.

Смотреть видео

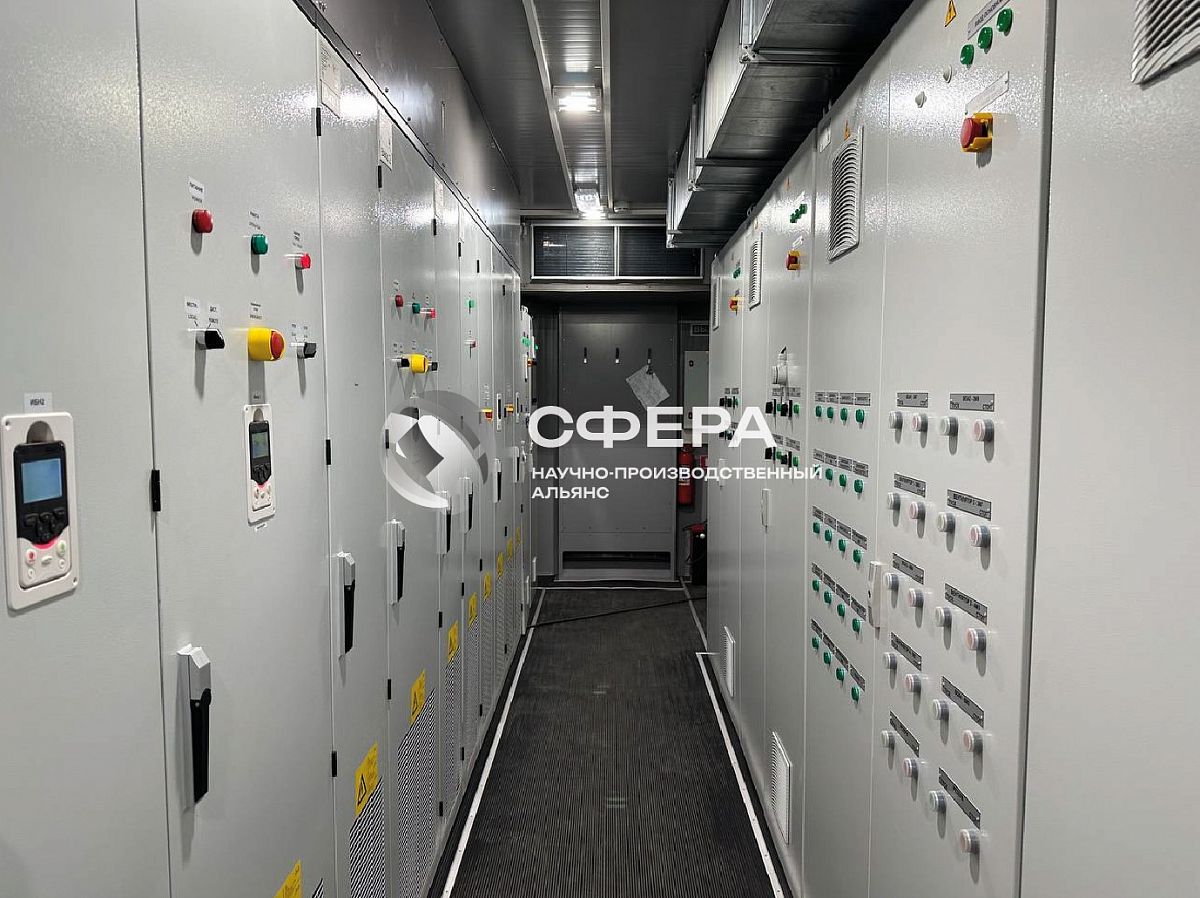

КТУ
Подводимое напряжение:
— к частотным преобразователям	0,69 кВ, 50Гц
— к вспомогательным механизмам	0,4 кВ, 50Гц
Мощность подключаемых электродвигателей	4х1200
Приточный, осевой вентилятор	Канальный инверторный с наружным и внутренним блоками
НКУ
Подводимое напряжение:
— к трансформаторам	6,0 кВ, 50Гц
— от трансформатора 1600 кВА к основным потребителям НКУ	0,4 кВ, 50Гц
— от трансформатора 3200 кВА к панели подключения	0,6 кВ, 50 Гц

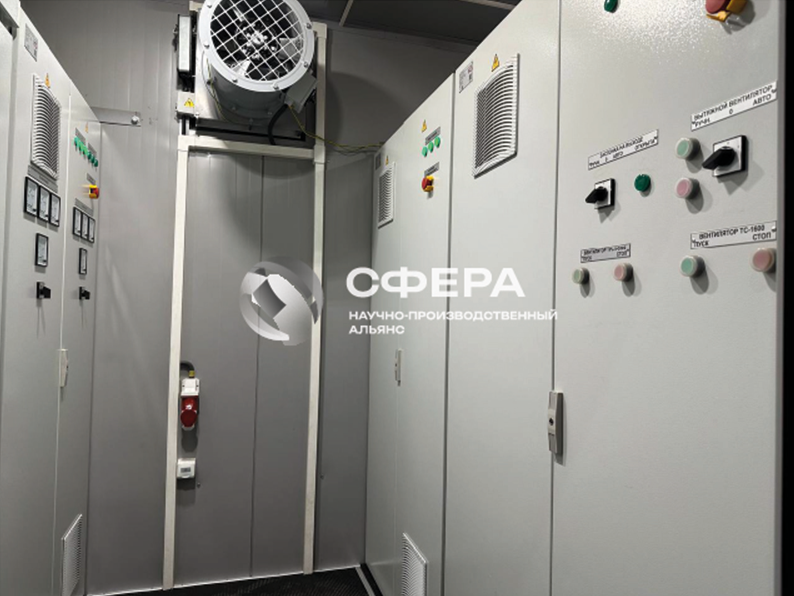

2 вытяжных, осевых вентилятора:
— мощность двигателя	0,25 кВт
— расход воздуха максимальный (одного вентилятора), тыс.м 3 /ч	1,7–2,4
— частота вращения, об/мин	1500

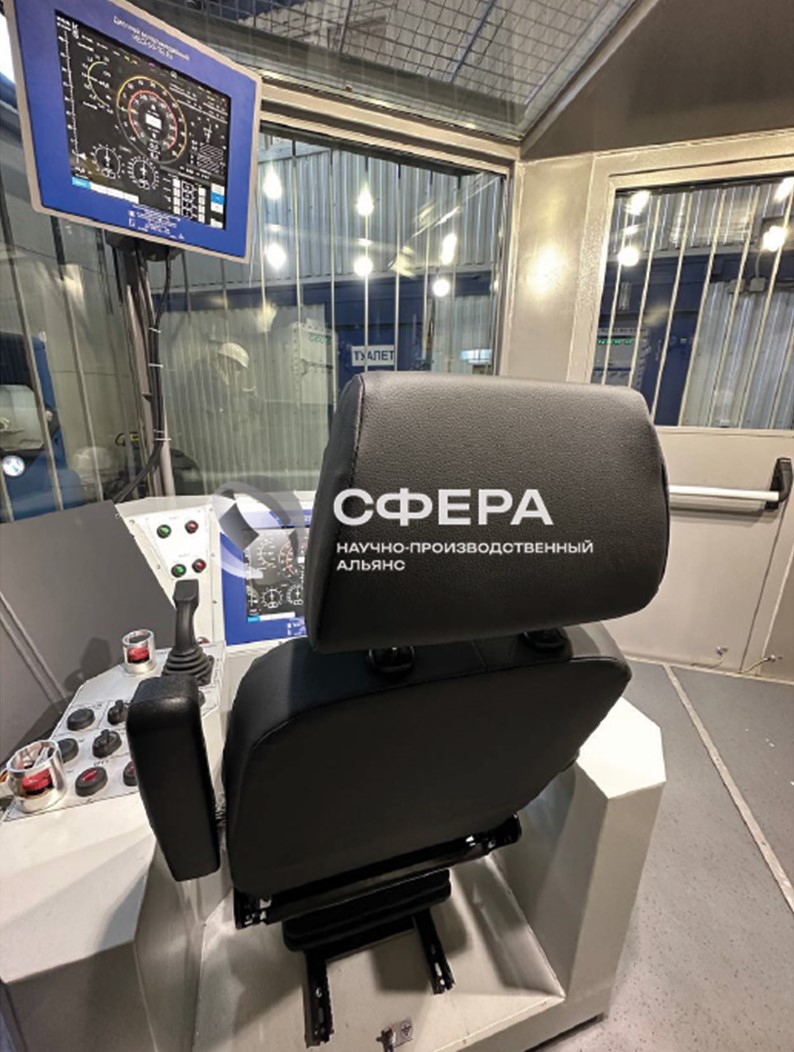

Кабина бурильщика
Климатические условия, мин/макс, ⁰С	от-45⁰ до +40⁰ С
Электрооборудование	Взрывозащищенное
Остекление	Стеклопакет 36мм с бронированной пленкой
Привод стеклоочистителей	Электрический

Участники проекта:

Проектирование, производство и поставка оборудования для нефтегазовой, нефтехимической, горнодобывающей, металлургической и других областей промышленности

Заказчик:

Мегионское Управление Буровых Работ (МУБР) – первое буровое предприятие в Западносибирском регионе, которое ведет свою производственную деятельность с 1963 года и относится к числу лидеров отрасли в области бурения.
